来源：中国科学院上海光学精密机械研究所
近期，中国科学院上海光学精密机械研究所薄膜光学实验室在基于ENZ (epsilon-near-zero)材料的宽带完美吸收体方面取得新进展。研究团队提出了一种基于ENZ模式和局域表面等离激元共振（LSPR）模式非劈裂耦合的可调宽带完美吸收体的设计方案，利用亚波长单层ITO椭球壳阵列激发空间分离的ENZ和LSPR模式，在1435-1680 nm范围内实现了>98%的偏振无关、广角光吸收。该方案兼容低成本的自组装技术，有利于低成本大面积宽带完美吸收体制造。相关成果以“Polarization-Independent,Tunable,Broadband Perfect Absorber based On Semi-Sphere Patterned Epsilon-Near-Zero Films”为题发表在《应用表面科学》（Applied Surface Science）上。
光吸收在许多线性和非线性光学应用中是至关重要的。近年来，平面 ENZ材料为各种窄带、宽带、可调谐完美吸收体提供了有效的解决方案。然而，平面ENZ材料用于完美吸收面临显著的偏振依赖和角度依赖问题，限制了基于平面的ENZ材料的完美吸收体的应用场景。ENZ材料与超表面结合可解决上述偏振和角度依赖问题。然而，目前的超表面方案不可避免地涉及复杂设计、多步制造，以及昂贵的FIB或EBL技术，使得器件尺寸限制在百微米量级。
研究团队提出了基于半球图案化的ENZ薄膜的宽带完美吸收体方案，利用半椭球壳ENZ薄膜独特的超薄薄膜和纳米颗粒特征，激发空间分离的ENZ和LSPR共振模式，实现宽带完美吸收。独特的结构对称性使得吸收体具有偏振无关和宽角特征，而ENZ材料的主动可调特征赋予了吸收体可调谐能力。此外，完美吸收体兼容自组装工艺，可低成本实现厘米级甚至晶圆级器件制备。除ITO材料外，本文提出的完美吸收体方案适用于其他具有ENZ和等离激元特征的ENZ材料，如CdO、AZO、TiN等，有利于实现更多波长范围的宽带完美吸收体。
相关研究获得了国家重点研发计划，国家自然科学基金以及中科院战略性先导科技专项的支持。

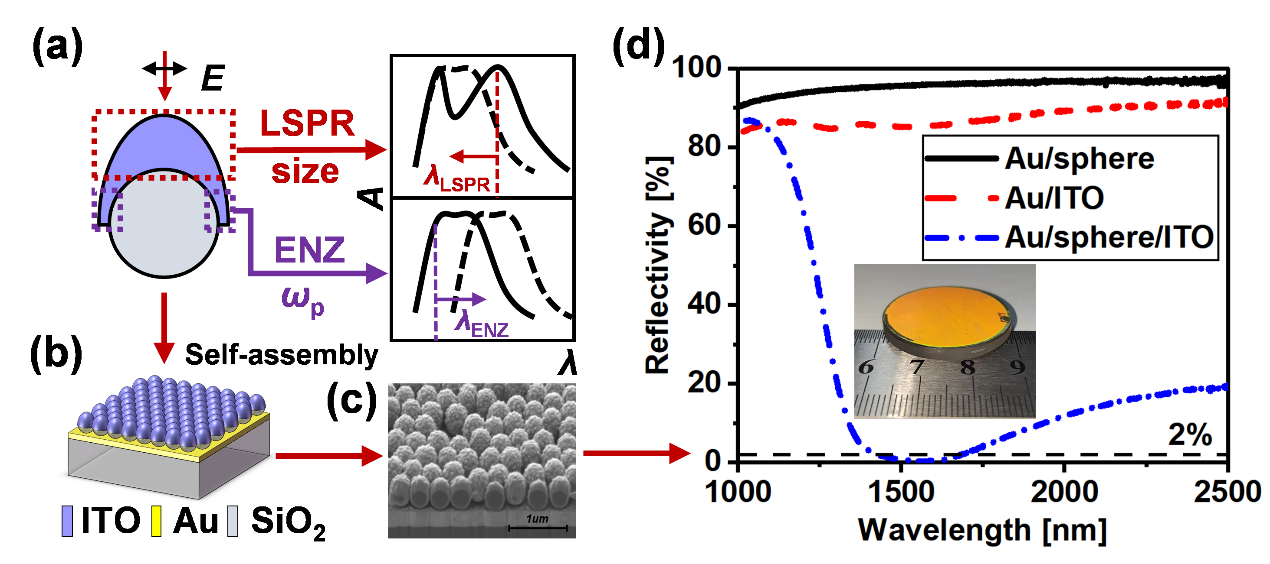

图1 （a）ITO半椭球壳激发单元及可调吸收带的实现原理示意图；（b）宽带完美吸收体结构示意图；（c）器件截面的微观形貌；（d）器件的反射光谱及实物图。

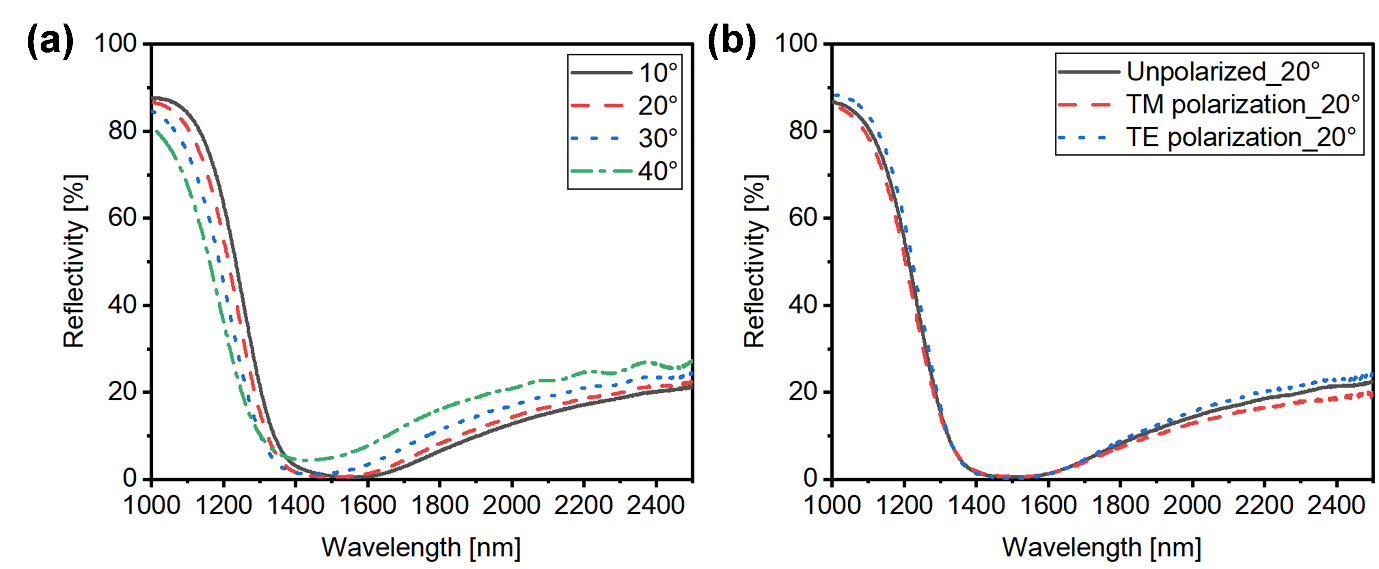

图2 （a）器件在不同入射角下的反射光谱；（b）器件在不同偏振态下的反射光谱。
